アプリケーション統合のトラブルシューティング

Fortinetコマンドラインインターフェイス(CLI)を使用して、問題をデバッグできます。

コンソールから認証を試行し、メッセージを確認する

認証しようとしたが失敗した。

CLIコンソールから以下のコマンドを実行します。

# diag debug application fnbamd 7
# diag debug enable

失敗した結果の例

不正なユーザーまたは不正な認証情報の場合

[1943] handle_req-Rcvd auth req 1189741811 for baduser in
       Okta Radius Group opt=00000500 prot=10
[608] fnbamd_pop3_start-baduser
[539] __fnbamd_cfg_get_radius_list_by_group-Loading RADIUS
      server 'Okta RADIUS' for usergroup
      'Okta Radius Group' (3)
[314] radius_start-Opened radius socket 12
[1203] fnbamd_radius_auth_send-Compose RADIUS request
[1427] fnbamd_radius_auth_send-Sent radius req to server
       'Okta RADIUS': fd=12,  IP=10.20.251.19 code=1
       id=135 len=122 user="baduser" using PAP
[682] auth_tac_plus_start-Didn't find tac_plus servers (0)
[402] ldap_start-Didn't find ldap servers (0)
[460] create_auth_session-Total 1 server(s) to try
[1626] fnbamd_radius_auth_validate_pkt-RADIUS resp code 3
[2580] fnbamd_auth_handle_radius_result-->Result for
       radius svr 'Okta RADIUS' 10.20.251.19(0) is 1
[180] fnbamd_comm_send_result-Sending result 1
       (error 0) for req 1189741811
[602] destroy_auth_session-delete session 1189741811
[1943] handle_req-Rcvd auth req 1189741812 for baduser
       in Special1 opt=00000500 prot=10
[608] fnbamd_pop3_start-baduser
[304] radius_start-Didn't find radius servers (0)
[682] auth_tac_plus_start-Didn't find tac_plus servers (0)
[402] ldap_start-Didn't find ldap servers (0)
[452] create_auth_session-Error starting authentication
[1962] handle_req-Error creating session
[180] fnbamd_comm_send_result-Sending result 3
      (error 0) for req 1189741812

成功した結果の例

適切な認証情報が入力され、チャレンジが受信されました

[1943] handle_req-Rcvd auth req 1189741817 for test in Okta Radius Group opt=00000500 prot=10
[608] fnbamd_pop3_start-test
[539] __fnbamd_cfg_get_radius_list_by_group-Loading RADIUS
      server 'Okta RADIUS' for usergroup
      'Okta Radius Group' (3)
[314] radius_start-Opened radius socket 12
[1203] fnbamd_radius_auth_send-Compose RADIUS request
[1427] fnbamd_radius_auth_send-Sent radius req to server
       'Okta RADIUS': fd=12, IP=10.20.251.19 code=1
       id=143 len=119 user="test" using PAP
[682] auth_tac_plus_start-Didn't find tac_plus servers (0)
[402] ldap_start-Didn't find ldap servers (0)
[460] create_auth_session-Total 1 server(s) to try
[1626] fnbamd_radius_auth_validate_pkt-RADIUS
       resp code 11
[2580] fnbamd_auth_handle_radius_result-->Result
       for radius svr 'Okta RADIUS' 10.20.251.19(0) is 2
[180] fnbamd_comm_send_result-Sending
      result 2 (error 0) for req 1189741817

チャレンジ方式で選択されたセキュリティ質問

[2161] handle_req-Rcvd chal rsp for req 1189741817
[1203] fnbamd_radius_auth_send-Compose RADIUS request
[1427] fnbamd_radius_auth_send-Sent radius req to server
       'Okta RADIUS': fd=12, IP=10.20.251.19
       code=1 id=144 len=209 user="test" using PAP
[1626] fnbamd_radius_auth_validate_pkt-RADIUS resp code 11
[2580] fnbamd_auth_handle_radius_result-->Result for
       radius svr 'Okta RADIUS' 10.20.251.19(0) is 2
[180] fnbamd_comm_send_result-Sending result 2
      (error 0) for req 1189741817

セキュリティ質問に正しく回答した場合

[2161] handle_req-Rcvd chal rsp for req 1189741817
[1203] fnbamd_radius_auth_send-Compose RADIUS request
[1427] fnbamd_radius_auth_send-Sent radius req to server
       'Okta RADIUS': fd=12, IP=10.20.251.19
       code=1 id=145 len=209 user="test" using PAP
[1626] fnbamd_radius_auth_validate_pkt-RADIUS resp code 2
[2580] fnbamd_auth_handle_radius_result-->Result
       for radius svr 'Okta RADIUS' 10.20.251.19(0) is 0
[2611] fnbamd_auth_handle_radius_result-Skipping
       group matching
[863] find_matched_usr_grps-Skipped group matching
[180] fnbamd_comm_send_result-Sending result 0
       (error 0) for req 1189741817
[602] destroy_auth_session-delete session 1189741817
[2251] handle_req-Rcvd 7 req
[301] fnbamd_acct_start_START-Error starting acct
[1288] create_acct_session-Error start acct type 7
[2265] handle_req-Error creating acct session 7

正常にサインアウトした場合

[2251] handle_req-Rcvd 8 req
[359] fnbamd_acct_start_STOP-Error starting acct
[1288] create_acct_session-Error start acct type 8
[2265] handle_req-Error creating acct session 8

パケットをキャプチャする

管理者はパケットをキャプチャする必要があります。

CLIコンソールから以下のコマンドを実行します。

# diag sniffer packet any 'port 1812' 6 0 a

使用するポートを、ご使用の環境で構成されているUDPポートに置き換えます。

失敗した結果の例

不正なユーザーまたは不正な認証情報の場合

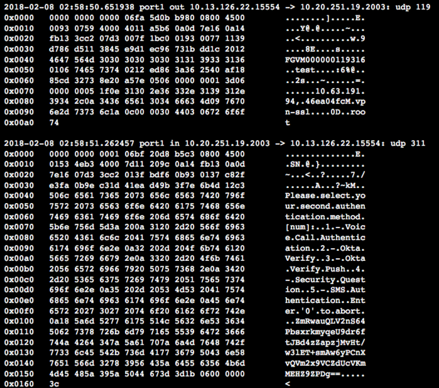

成功した結果の例

適切な認証情報が入力され、チャレンジが受信されました

チャレンジ方式で選択されたセキュリティ質問

セキュリティ質問に正しく回答した場合
