Architecture d'un centre de données unique et exclusivement interne

L'Access Gateway interne dans une architecture de centre de données représentant les composants nécessaires à la protection d'accès interne seulement des ressources Web à l'aide d'Access Gateway. Elle étend l'architecture à instance unique d'Access Gateway en introduisant un cluster Access Gateway. Cependant, elle diffère en ce que tous les composants sont déployés et accessibles exclusivement depuis un réseau interne.

Cette architecture est conçue pour répondre aux exigences suivantes :

Accès sécurisé à un ensemble d'applications à usage interne – Accessible uniquement depuis le réseau interne.
Fournir une tolérance aux pannes – Mettre en place des instances supplémentaires d'Access Gateway, en tant que nœuds de travail du cluster, de manière à ce que, si l'un d'entre eux n'est pas disponible, le cluster continue de fonctionner normalement.
Gérer la capacité – Fournir des instances supplémentaires d'Access Gateway pour gérer la charge attendue.

Avantages et inconvénients

Avantages	Inconvénients
Installation relativement simple Fournit une tolérance de base aux pannes et une prise en charge des capacités Peut être étendu avec des travailleurs supplémentaires si nécessaire pour ajouter une capacité supplémentaire Charge équilibrée	Centre de données unique L'équilibreur de charge situé dans la DMZ, en amont d'Access Gateway doit prendre en charge l'affinité de session (sessions persistantes). Nécessite un proxy pour accéder à l'Internet externe

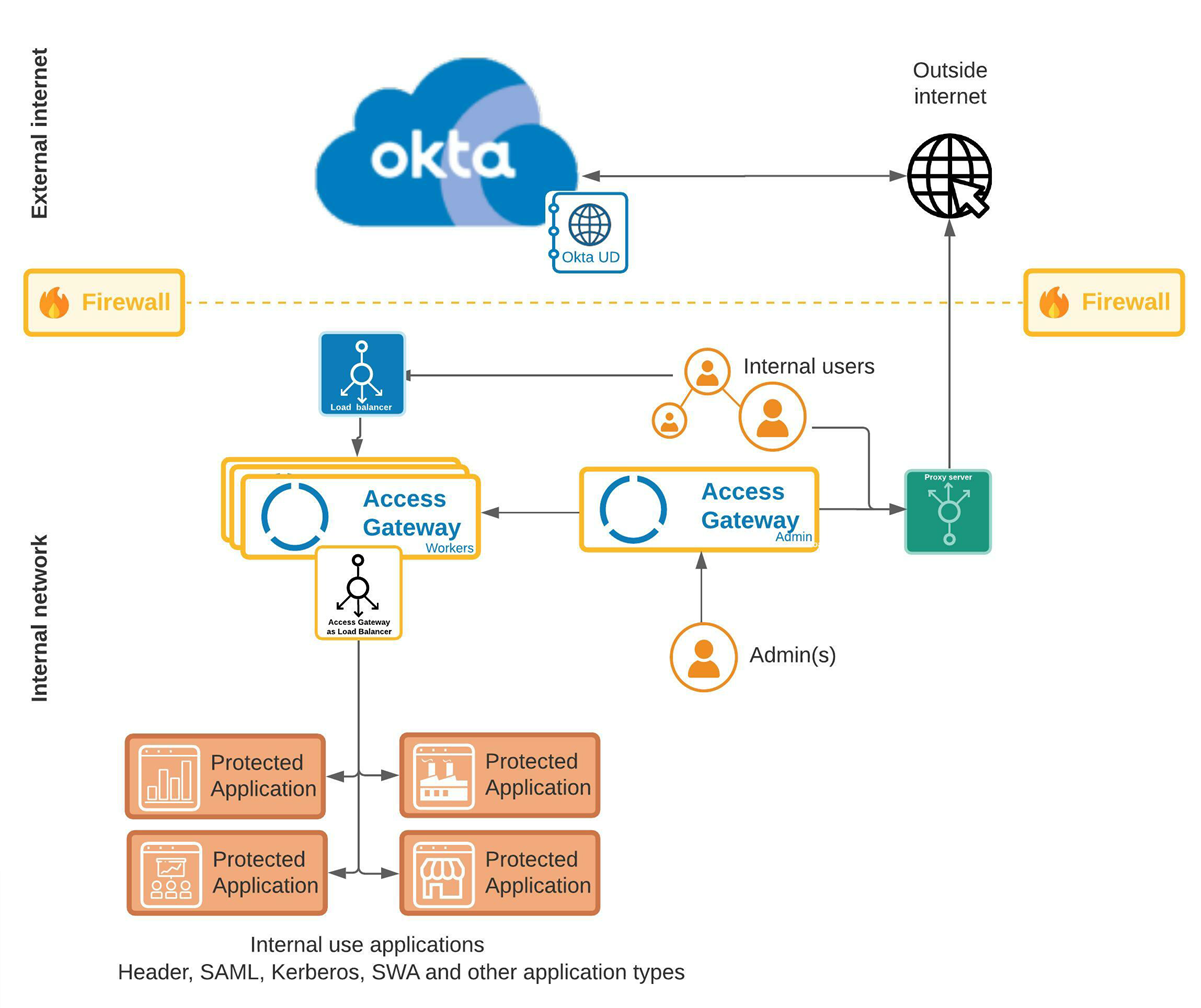

Architecture

Composants

Emplacement	Composant	Description
Internet externe	Client Web	Non applicable, il n'y a pas de clients externes dans cette architecture.
	Org Okta	Votre org Okta, qui fournit des services d'identité.
	Universal Directory Org Okta	Okta Universal Directory, hébergé au sein d'une org Okta, contenant des utilisateurs en dehors des autres implémentations LDAP ou Active Directory. Il s'agit généralement d'autres comptes clients, de comptes partenaires, etc.
Pare-feu	Internet externe vers DMZ	Pare-feu traditionnel entre l'Internet externe et l'hébergement DMZ Access Gateway.
Réseau interne	Clients internes	Le navigateur client traditionnel accède à Access Gateway en utilisant les URL connues sous le nom de `[appN\|consumer-app1].example.com`.
	Serveur proxy	Serveur proxy interne Faire office de proxy pour le trafic de l'Access Gatewayet des clients internes vers l'internet externe.
	Administrateur Access Gateway	Le nœud d'administrateur Access Gateway, dans n'importe quel centre de données qui s'occupe de la configuration, des sauvegardes de configuration, du transfert de journal, etc. Accès par des administrateurs au sein du réseau interne.
	Équilibreur de charge en amont d'Access Gateway	Équilibre la charge entre les clients et le cluster Access Gateway. Positionné entre les clients et le cluster d'utilisation interne Access Gateway.
	Access Gateway	L'instance Access Gateway, située dans la DMZ, est utilisée pour fournir un accès aux applications utilisées par des clients Internet externes. Généralement hébergés dans un environnement virtuel comme Amazon Web Services, MS Azure, Oracle OCI, etc. Consultez Gérer le déploiement Access Gateway.
	Access Gateway en tant qu'équilibreur de charge des application internes	Équilibre la charge entre le cluster Access Gateway et les applications protégées. Consultez À propos de l'équilibrage de charge Access Gateway.
	`appN.example.com` URL non affichées	URL représentant l'une des applications qu'un client Web doit saisir pour accéder à l'une des applications sécurisées par Access Gateway. Généralement, toutes les URL de cette nature sont fournies par l'instance Access Gateway et se résolvent vers cette dernière.
	Applications protégées URL non affichées	L'ensemble des ressources Web protégées, accessibles à l'aide des URL `protd-N.internal-example.com`. Il s'agit des applications classiques ou historiques avec lesquelles Access Gateway interagit avec le champ Ressource Web protégée dans chaque définition application .

Autres considérations

Le DNS est généralement partagé entre les domaines externes et internes. Toutes les URL externes, telles que [appN|consumer-app1].example.com, seront servies en externe et pointeront vers l'instance Access Gateway. Les URL internes utilisées par Access Gateway, comme [protd-N|consumer-app1].internal-example.com, seront servies par un DNS interne.

La plupart des architectures transfèrent les événements du journal à un composant de journal système externe. Okta recommande fortement qu'un serveur de journalisation soit configuré pour tous les environnements Access Gateway. Consultez Configurer des redirecteurs de journaux.

Cette architecture ne montre pas les centres de données où sont hébergés ses composants.
