Architecture de référence d'une application protégée par un DNS masqué

L'architecture Access Gateway d'une application protégée par un DNS masqué est la première étape pour isoler une ressource Web protégée de l'Internet externe. Dans cette architecture, l'URL interne et l'URL externe de la ressource Web protégée sont servies par des DNS différents, ce qui cache ou masque l'URL réelle de l'application. Par ailleurs, le serveur DNS interne est séparé du Web externe. Les utilisateurs de l'application, dans les cas internes et externes, utilisent la même URL, qui dirige vers Access Gateway. L'application Web protégée est alors « masquée », dans le sens où seul Access Gateway accède à l'application Web protégée par son nom DNS interne ou « masqué ».

Avantages et inconvénients

Avantages	Inconvénients
Simple URL de l'application interne non résolue en externe	La ressource Web protégée est accessible depuis l'Internet externe et le réseau interne par son nom ou son adresse IP Nécessite un serveur DNS secondaire (interne)

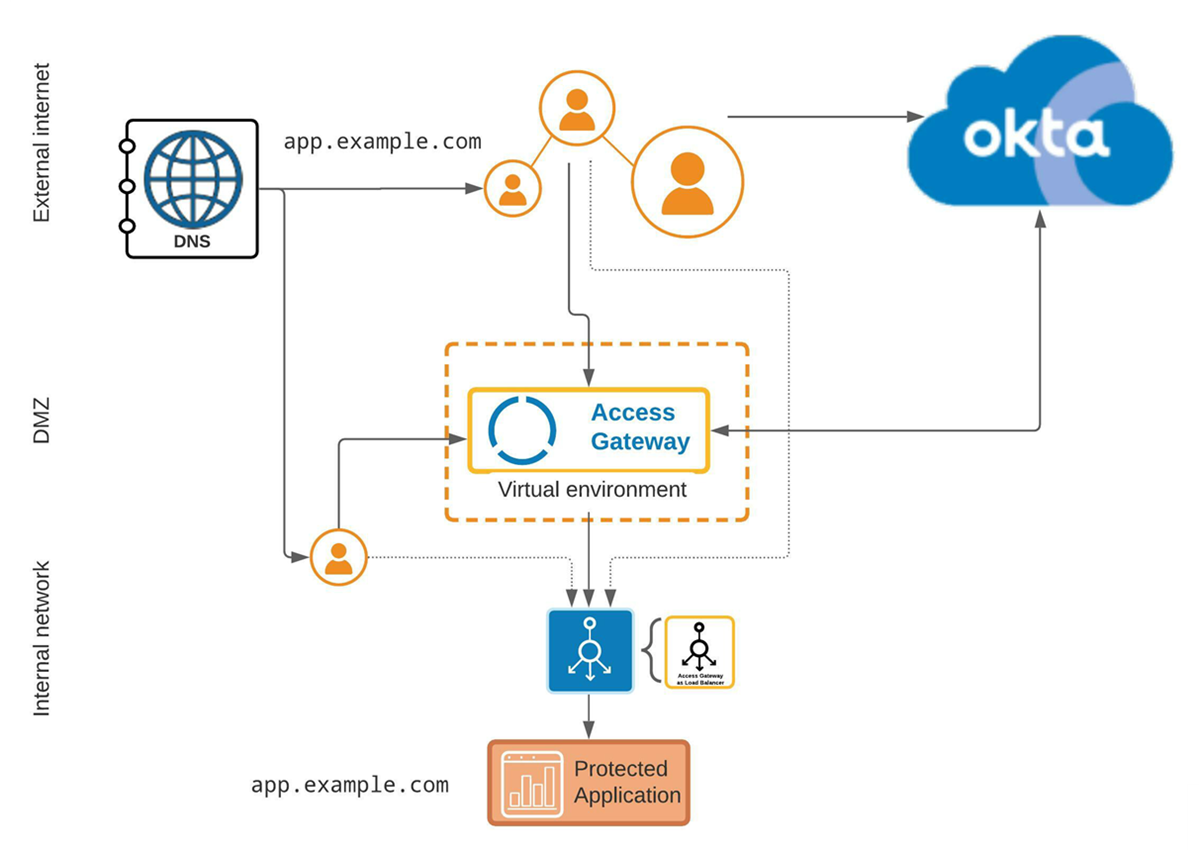

Architecture

Notez que lorsqu'elle est cachée ou masquée, la ressource Web protégée est toujours accessible par son nom ou son adresse IP, à partir des réseaux interne et externe, si le nom DNS masqué ou l'adresse IP masquée est connu.

Composants

Emplacement	Composant	Description
Internet externe	URL externe	URL externe utilisée par les clients pour accéder à Access Gateway au nom de la ressource Web protégée.
Internet externe	DNS	Serveur DNS fournissant la résolution DNS pour une URL externe.
DMZ	Access Gateway	Le cluster Access Gateway, situé dans la DMZ, utilise plusieurs serveurs DNS pour résoudre les URL internes et externes.
Réseau interne	DNS et URL internes	Serveur DNS interne servant une URL interne représentant une ressource Web protégée dans Access Gateway.
	Équilibreur de charge	Équilibreur de charge interne. Dans certains cas, il est possible de remplacer Access Gateway par un équilibreur de charge.
	Application	Ressource Web protégée (application)
