Organigrammes

Dans le sous-onglet Organigramme, vous pouvez voir une représentation visuelle de haut niveau d'un flux. Chaque icône représente un événement, une action ou une fonction.

Étant donné que tout flux doit être déclenché par un déclencheur tel qu'un événement d'application, un point de terminaison API , un événement planifié ou un flux enfant, la première icône d'un graphique représente toujours un événement désigné qui surveille les changements dans votre application cloud. Chaque icône suivante représente une étape spécifique dans un flux.

Exemple

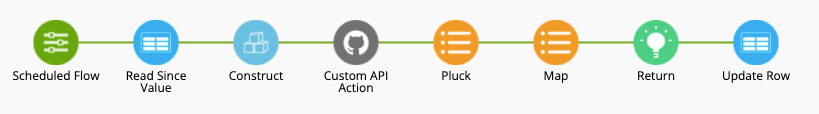

Cet organigramme illustre un flux planifié qui effectuera les actions suivantes :

• Lire les lignes de table qui ont été mises à jour après une date spécifiée

• Construire un objet JSON

• Effectuer une action API contre un dépôt GitHub

• Réduire (extraire) le corps retourné par la carte Action API personnalisée en fonction d'une clé spécifiée

• Utiliser la carte fonction Mapper pour convertir les valeurs de sortie de la carte Extraire de liste en une nouvelle liste en exécutant un flux auxiliaire

• Retourner des valeurs à l'appelant du flux

• Mettre à jour une ligne dans une table
